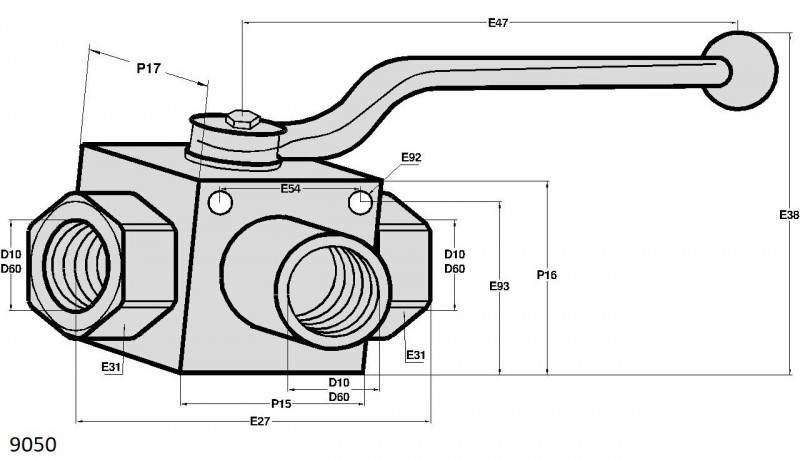

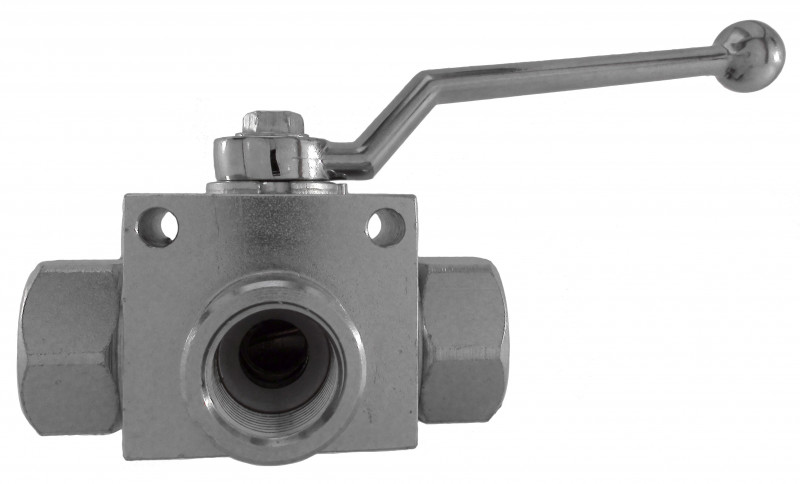

VANNE À BOISSEAU SPHÉRIQUE - VANNE 3 VOIES EN L FILETAGE FEMELLE GAZ FIXE Page 166 du catalogue en ligne
VANNE BOISS SPHE 3 VOIES EN L VANNES, ROBINETS ET CLAPETS
Référence
  • VBS 1/4 3 VL
  • VBS 3/8 3 VL
  • VBS 3/8 3 VL P
  • VBS 1/2 3 VL
  • VBS 1/2 3 VL P
  • VBS 3/4 3 VL
  • VBS 1" 3 VL
Pression de service en bars
  • 500
  • 400
  • 350
Filetage D10
  • 1/4
  • 3/8
  • 1/2
  • 3/4
  • 1"
Diam. du filetage en mm D60
  • 13,15
  • 16,66
  • 20,95
  • 26,44
  • 33,24
Longueur totale E27
  • 72
  • 76
  • 73
  • 85
  • 94
  • 115
Hauteur totale en mm E38
  • 71
  • 75
  • 77
  • 76
  • 55
  • 108
  • 115
Long. Poignée E47
  • 99
  • 101
  • 130
  • 190
  • 148
Entraxe E54
  • 31
  • 32
  • 39
  • 49
  • 50
Largeur en mm P15
  • 40
  • 45
  • 44
  • 48.5
  • 100
  • 60
  • 65
Hauteur en mm P16
  • 35
  • 40
  • 38
  • 45
  • 55
  • 58
  • 65
Profondeur en mm P17
  • 26
  • 32
  • 35
  • 50
  • 57
Diam. du perçage E92
  • 4,5
  • 5,5
  • 6.5
  • 6,5
  • 9
Hauteur du perçage E93
  • 29
  • 34
  • 33
  • 39
  • 51
  • 57
Dim. de l'hexagone E31
  • 22
  • 27
  • 30
  • 41
  • 46
ajouter au panier
